混凝土耐磨地坪，俗稱(chēng)金剛砂地坪。地面硬化劑自上世紀(jì)70年代問(wèn)世以來(lái)在歐美迅速普及，成為水磨石地面的完美換代產(chǎn)品，進(jìn)入80年代末期，耐磨地坪更是發(fā)達(dá)國(guó)家的首選。混凝土地面用于須耐磨耐沖擊且減少灰塵的混凝土地面，例如：倉(cāng)庫(kù)、碼頭、廠房、停車(chē)場(chǎng)、維修車(chē)間、車(chē)庫(kù)、貨倉(cāng)式商場(chǎng)、碼頭及需要統(tǒng)一色彩以提高工作衛(wèi)生環(huán)境和美觀同時(shí)沒(méi)有腐蝕介質(zhì)的地方。但是混凝土地面固然耐磨，時(shí)間長(zhǎng)久了也會(huì)有弊端出現(xiàn)，比如說(shuō)令大家十分苦惱的裂紋！

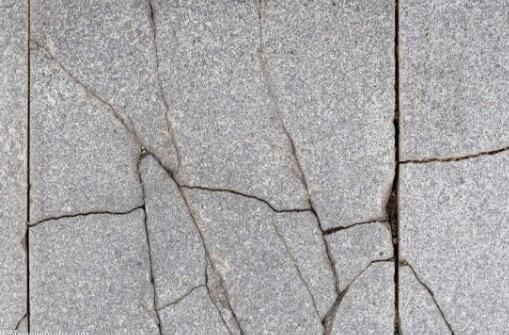

細(xì)石混凝土地面收縮是由于混凝土收縮變形受到約束所引起，其中主要有混凝土塑性沉縮裂縫、混凝土干燥收縮變形裂縫、溫度脹縮變形裂縫等。
1、塑性沉縮裂縫
2、干燥收縮裂縫
混凝土澆筑完畢要經(jīng)過(guò)一定濕養(yǎng)護(hù)期，在此期間因飽含水分而體積基本不變。以后混凝土在空氣中，逐漸硬化，水分散發(fā)，體積發(fā)生收縮?；炷恋母稍锸湛s主要是由于水泥石的脫水收縮，其中最大收縮是發(fā)生在第一次干燥之后，以后逐漸減慢，大部分收縮在齡期 3 個(gè)月內(nèi)出現(xiàn)，但齡期超過(guò) 20 年后收縮仍不會(huì)中止。當(dāng)混凝土的收縮應(yīng)變超過(guò)結(jié)構(gòu)的軸心受拉峰值應(yīng)變時(shí)，混凝土內(nèi)部和表面就會(huì)形成裂縫，隨著應(yīng)變的增加，裂縫也隨之發(fā)展。因?yàn)榻Y(jié)構(gòu)很薄，混凝土地面收縮裂縫一般是貫穿性裂縫。
影響混凝土的收縮變形的主要因素有以下幾個(gè)方面：
①水泥的品種和用量。
不同品種和質(zhì)量的水泥，收縮變形值不等，如早強(qiáng)水泥比普通水泥的收縮約大 10%，混凝土中的水泥用量和水灰比越大，收縮量越大。
②混凝土骨料的性質(zhì)料徑和含量。
骨料含量大，彈性模量值高者，收縮越小，料徑大者，對(duì)水泥漿收縮的約束大，且達(dá)到相同稠度所需的用水量少，收縮量也小。
③養(yǎng)護(hù)條件。及時(shí)完善的養(yǎng)護(hù)能夠加速水泥的水化作用，減少收縮量，養(yǎng)護(hù)不完善，將加大干燥環(huán)境中的收縮。
④使用期的環(huán)境條件。
結(jié)構(gòu)所處的溫度高、濕度低，都增大水分的蒸發(fā)，收縮量大。
⑤構(gòu)件的形狀和尺寸。
混凝土中水分蒸發(fā)必須經(jīng)由結(jié)構(gòu)表面。故結(jié)構(gòu)的體積與表面積之比越小，水分蒸發(fā)量越大，混凝土收縮越大。
3、溫度脹縮變形裂縫
混凝土溫度裂縫起因于溫度應(yīng)變受到約束。溫度應(yīng)變起因于溫差。關(guān)于溫差有兩種情況，一種是混凝土最高的截面平均溫度與環(huán)境大氣的平均溫度之差；另一種是混凝土的表面溫差，即混凝土截面中心最高溫度與混凝土表面溫度之差。起因于這種表里溫差的表層溫度收縮應(yīng)變要受到內(nèi)部約束，從而引起外部裂縫。當(dāng)溫度脹縮引起的混凝土內(nèi)部應(yīng)力大于混凝土抗拉強(qiáng)度時(shí)，會(huì)引起混凝土裂縫。由于混凝土薄板的厚度遠(yuǎn)遠(yuǎn)小于其他兩個(gè)方向的尺寸，因此溫度脹縮引起的一般也是貫通裂縫。另外由于環(huán)境溫度濕度變化，在混凝土板面與底面之間形成溫度，濕度差異，混凝土下部的粘接層會(huì)約束混凝土板表面產(chǎn)生的脹縮變形。如果在溫度施工中設(shè)計(jì)了分格縫，則混凝土板面容易在分格縫處產(chǎn)生翹曲變形。
4、混凝土地面基層變形引起的裂縫
混凝土地面結(jié)構(gòu)樓板變形引起的裂縫：在超長(zhǎng)結(jié)構(gòu)或跨度比較大的樓板上做細(xì)石混凝土地面，也容易產(chǎn)生地面裂縫。原因是，鋼筋混凝土結(jié)構(gòu)樓板本身存在溫度變形、收縮變形或撓度變形等，這種變形和混凝土地面的變形是不同步的，如果程度較大，必須會(huì)引起其表層地面的裂縫，一般這種裂縫很難修復(fù)。
混凝土地面基層墊層材料引起的變形裂縫：樓板細(xì)石混凝土地面一般的施工做法是，先做一層50mm～80mm 厚的墊層，表面再做細(xì)石混凝土面層。墊層一般為 1∶6 水泥焦砟或是輕集料混凝土，前者焦砟如果煅燒不充分，則在潮濕的環(huán)境下容易引起墊層膨脹，從而會(huì)引起混凝土地面的裂縫。

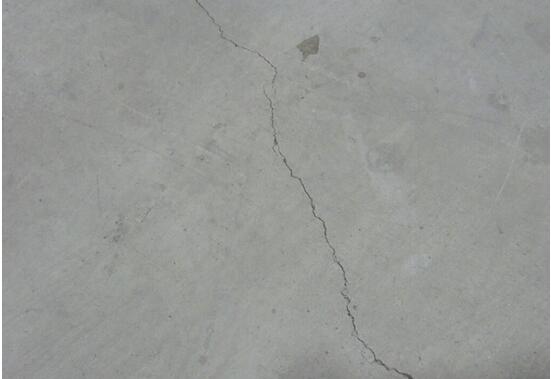

二、如何解決混凝土地面裂縫呢？
對(duì)大面積細(xì)混凝土細(xì)地面裂縫的控制，需根據(jù)混凝土地面板本身的特點(diǎn)，從設(shè)計(jì)、材料及配合比和施工等各方面綜合考慮，統(tǒng)籌處理。
1、合理配置鋼筋
配置鋼筋是控制混凝土裂縫的重要手段之一，對(duì)混凝土地面，主要是配置適當(dāng)防裂鋼筋網(wǎng)片，防裂鋼筋為構(gòu)造配筋。
位于混凝土表面下 50mm 左右，一般要求鋼筋不宜太粗，間距控制在150mm 以下。此做法適用于基礎(chǔ)底板上的混凝土地面，可有效防止地面裂縫。合理配置鋼筋，也要求結(jié)構(gòu)樓板的配筋設(shè)計(jì)要優(yōu)化，尤其對(duì)超長(zhǎng)、大跨結(jié)構(gòu)，樓板鋼筋宜上、下層通長(zhǎng)配置。筆者曾遇到一個(gè)工程，鋼筋混凝土框架剪力墻結(jié)構(gòu)，超長(zhǎng)，柱網(wǎng)布置為 8×8。設(shè)計(jì)沒(méi)有考慮混凝土溫度收縮應(yīng)力，地下室樓板只在梁的負(fù)彎矩處設(shè)計(jì)了負(fù)彎矩鋼筋，而且負(fù)彎矩鋼筋長(zhǎng)度只到板跨的三分之一處，結(jié)果因?yàn)闈穸葢?yīng)力和混凝土收縮，造成結(jié)構(gòu)樓板在負(fù)彎矩端部位置出現(xiàn)有規(guī)律的裂縫，也造成表面混凝土地面開(kāi)裂。
2、全理設(shè)置分格縫
設(shè)置分格縫也是混凝土地面為控制其收縮裂縫最常采取的一項(xiàng)措施，接縫間距設(shè)置越大，混凝土板塊收縮越大。接縫張開(kāi)愈寬，分格縫傳荷能力越低，從而越容易引起裂縫，因此合理設(shè)置分格縫尤為重要。根據(jù)施工規(guī)范規(guī)定，混凝土或水泥地面分格縫設(shè)置板塊面積不宜大于 36 平方米。分格縫一般沿軸線(xiàn)和跨中進(jìn)行分格，根據(jù)計(jì)算分析以及實(shí)際施工經(jīng)驗(yàn)，板塊分隔最大長(zhǎng)度不宜大于 8 米。分格縫的設(shè)置，一般有兩種做法：一種是在混凝土地面施工前根據(jù)分格縫設(shè)計(jì)，提前將木條或塑料條用水泥漿固定，養(yǎng)護(hù) 24 小時(shí)后，再進(jìn)行地面施工。另一種是后切縫，先進(jìn)行混凝土地面施工，常溫下養(yǎng)護(hù)5～7 天，強(qiáng)度達(dá)到 75%（不宜大于 100%）后用切割機(jī)切縫，縫寬 7mm～10mm，深度為厚度二分之一左右?？p深度不宜過(guò)小，也不宜過(guò)大，否則造成混凝土地面板的開(kāi)裂或翹曲。
3、原材料控制
混凝土強(qiáng)度等縱不小于 C20，不宜大于 C30，因?yàn)殡S著混凝土強(qiáng)度的增大，混凝土的收縮也加大?；炷潦亲畲罅綖?15mm，含泥量不得大于 3%，沙子為中沙?；炷撂涠炔灰诉^(guò)大，最好控制在 30mm 左右，以泥抹子輕拍可出漿為宜，如果采用機(jī)械拋光工藝，混凝土坍落度可控制在 120mm～140mm。
4、施工過(guò)程控制
基層清理要干凈，清除混凝土基層上的砂漿、油漆等雜物，使之露出混凝土結(jié)構(gòu)板原色建筑工程論文，基層要灑水濕潤(rùn) 24 小時(shí)以上。推薦機(jī)械拋光工藝，混凝土要振搗密實(shí)。管線(xiàn)距墻陰陽(yáng)角不得小于 15cm，防止集中應(yīng)力的出現(xiàn)。所有管線(xiàn)處必須加鋪雙層硬質(zhì)鋼板網(wǎng)，寬度不小于 30cm，防止該部位裂縫。加強(qiáng)養(yǎng)護(hù)工作，最好用滿(mǎn)鋪一層塑料薄膜或木屑粉覆蓋灑水保持濕潤(rùn)，養(yǎng)護(hù)至少 7 天，強(qiáng)度上來(lái)之前嚴(yán)禁上人，并加強(qiáng)成品保護(hù)。
另外，對(duì)于混凝土地面，平時(shí)我們也要經(jīng)常保持地面濕潤(rùn)，以免再次造成裂紋哦！
混凝土地面基層墊層材料引起的變形裂縫：樓板細(xì)石混凝土地面一般的施工做法是，先做一層50mm～80mm 厚的墊層，表面再做細(xì)石混凝土面層。墊層一般為 1∶6 水泥焦砟或是輕集料混凝土，前者焦砟如果煅燒不充分，則在潮濕的環(huán)境下容易引起墊層膨脹，從而會(huì)引起混凝土地面的裂縫。
二、如何解決混凝土地面裂縫呢？
對(duì)大面積細(xì)混凝土細(xì)地面裂縫的控制，需根據(jù)混凝土地面板本身的特點(diǎn)，從設(shè)計(jì)、材料及配合比和施工等各方面綜合考慮，統(tǒng)籌處理。
1、合理配置鋼筋
配置鋼筋是控制混凝土裂縫的重要手段之一，對(duì)混凝土地面，主要是配置適當(dāng)防裂鋼筋網(wǎng)片，防裂鋼筋為構(gòu)造配筋。
位于混凝土表面下 50mm 左右，一般要求鋼筋不宜太粗，間距控制在150mm 以下。此做法適用于基礎(chǔ)底板上的混凝土地面，可有效防止地面裂縫。合理配置鋼筋，也要求結(jié)構(gòu)樓板的配筋設(shè)計(jì)要優(yōu)化，尤其對(duì)超長(zhǎng)、大跨結(jié)構(gòu)，樓板鋼筋宜上、下層通長(zhǎng)配置。筆者曾遇到一個(gè)工程，鋼筋混凝土框架剪力墻結(jié)構(gòu)，超長(zhǎng)，柱網(wǎng)布置為 8×8。設(shè)計(jì)沒(méi)有考慮混凝土溫度收縮應(yīng)力，地下室樓板只在梁的負(fù)彎矩處設(shè)計(jì)了負(fù)彎矩鋼筋，而且負(fù)彎矩鋼筋長(zhǎng)度只到板跨的三分之一處，結(jié)果因?yàn)闈穸葢?yīng)力和混凝土收縮，造成結(jié)構(gòu)樓板在負(fù)彎矩端部位置出現(xiàn)有規(guī)律的裂縫，也造成表面混凝土地面開(kāi)裂。
2、全理設(shè)置分格縫
設(shè)置分格縫也是混凝土地面為控制其收縮裂縫最常采取的一項(xiàng)措施，接縫間距設(shè)置越大，混凝土板塊收縮越大。接縫張開(kāi)愈寬，分格縫傳荷能力越低，從而越容易引起裂縫，因此合理設(shè)置分格縫尤為重要。根據(jù)施工規(guī)范規(guī)定，混凝土或水泥地面分格縫設(shè)置板塊面積不宜大于 36 平方米。分格縫一般沿軸線(xiàn)和跨中進(jìn)行分格，根據(jù)計(jì)算分析以及實(shí)際施工經(jīng)驗(yàn)，板塊分隔最大長(zhǎng)度不宜大于 8 米。分格縫的設(shè)置，一般有兩種做法：一種是在混凝土地面施工前根據(jù)分格縫設(shè)計(jì)，提前將木條或塑料條用水泥漿固定，養(yǎng)護(hù) 24 小時(shí)后，再進(jìn)行地面施工。另一種是后切縫，先進(jìn)行混凝土地面施工，常溫下養(yǎng)護(hù)5～7 天，強(qiáng)度達(dá)到 75%（不宜大于 100%）后用切割機(jī)切縫，縫寬 7mm～10mm，深度為厚度二分之一左右?？p深度不宜過(guò)小，也不宜過(guò)大，否則造成混凝土地面板的開(kāi)裂或翹曲。
3、原材料控制
混凝土強(qiáng)度等縱不小于 C20，不宜大于 C30，因?yàn)殡S著混凝土強(qiáng)度的增大，混凝土的收縮也加大?；炷潦亲畲罅綖?15mm，含泥量不得大于 3%，沙子為中沙?；炷撂涠炔灰诉^(guò)大，最好控制在 30mm 左右，以泥抹子輕拍可出漿為宜，如果采用機(jī)械拋光工藝，混凝土坍落度可控制在 120mm～140mm。
4、施工過(guò)程控制
基層清理要干凈，清除混凝土基層上的砂漿、油漆等雜物，使之露出混凝土結(jié)構(gòu)板原色建筑工程論文，基層要灑水濕潤(rùn) 24 小時(shí)以上。推薦機(jī)械拋光工藝，混凝土要振搗密實(shí)。管線(xiàn)距墻陰陽(yáng)角不得小于 15cm，防止集中應(yīng)力的出現(xiàn)。所有管線(xiàn)處必須加鋪雙層硬質(zhì)鋼板網(wǎng)，寬度不小于 30cm，防止該部位裂縫。加強(qiáng)養(yǎng)護(hù)工作，最好用滿(mǎn)鋪一層塑料薄膜或木屑粉覆蓋灑水保持濕潤(rùn)，養(yǎng)護(hù)至少 7 天，強(qiáng)度上來(lái)之前嚴(yán)禁上人，并加強(qiáng)成品保護(hù)。
另外，對(duì)于混凝土地面，平時(shí)我們也要經(jīng)常保持地面濕潤(rùn)，以免再次造成裂紋哦！
